混流泵的工作原理和分类
混流泵是介于离心泵与轴流泵之间的水泵，其原动机带动叶轮旋转后，对液体的作用既有离心力又有轴向推力，液体斜向流出叶轮。混流泵是离心泵和轴流泵的综合，依靠离心力和升力的综合作用输水。其的比转数一般在300～500之间，比离心泵高，但是比轴流泵低。它的扬程比轴流泵高，但流量比轴流泵小，不锈钢混流泵，比离心泵大。
混流泵吸收了离心泵和轴流泵的优点，又较好地克服了这两种泵的缺点，是一种较理想的泵型，很适合在农业上使用。

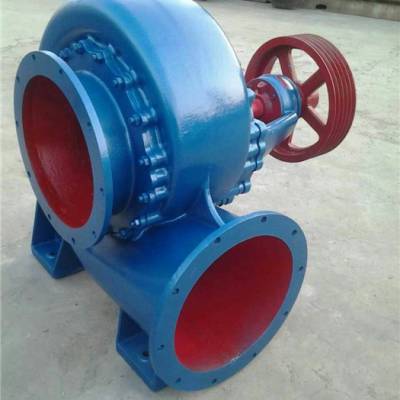

混流泵一般分为蜗壳式和导叶式两种，蜗壳式混流泵主要由泵体、泵盖、叶轮、泵轴、轴承体和轴封装置等组成，外形接近于离心泵； 导叶式混流泵有的又叫斜流泵，外形接近于轴流泵。混流泵的构造近似单吸离心泵，主要区别是叶轮。高比转数混流泵的叶轮，是开敞式，叶片也有制成可调节的，混流泵厂家，与轴流泵叶轮相似；低比转数混流泵轮是封闭式，与单吸离心泵叶轮相似，但流道较宽，叶片出口倾斜。
导叶式混流泵与轴流泵比较，前者效率略高，效率特性曲线比较平坦，即水位变化时也能***较高的效率，因此很适于农田排灌，并节省动力；与蜗壳式混流泵比较，它直径较小。立式结构导叶式混流泵，工作时叶轮淹在水中，不需引水设备，占地面积也小，所以在使用轴流泵的地区(大型可调叶片的轴流泵除外)，代之以适当型号的导叶式混流泵是有利的。
企业视频展播，请点击播放
视频作者：河北冀泵源水泵制造有限公司
由于各种水泵的构造各不相同，特别是叶轮的形状有很大区别，因此水泵的性能也有较大的差异。
(1)流量—扬程曲线(Q—H关系曲线)；三种泵的Q—H关系曲线都是下降的，即扬程随着流量的增大而减小。这是因为通过水泵的流量增大时，流速也增加，泵内的损失也随之增加，故扬程降低。离心泵的Q—H曲线变化比较平缓，这表明流量在较大范围内变化时对扬程的影响较小，因此，它适用于流量经常变化而扬程基本不变的场合；轴流泵的Q—H曲线变化较陡，并有马鞍形转点，这表明只在流量较大时，扬程变化才不太大，而在流量过大或过小时，扬程变化都很大，同时，轴流泵的扬程一般比离心泵的扬程为低，所以轴流泵适用于低扬程、大流量而且流量变化较小的场合，混流泵的Q—H曲线介于离心泵和轴流泵之间，故适用于中等扬程的场合。
(2)流量—轴功率曲线(Q—N关系曲线)；离心泵的Q—N曲线是上升的，即水泵的轴功率是随着流量的增加而增大，流量为零时，轴功率0小。因此，为了避免水泵起动时使电动机过负荷，离心泵应在关闭如水管阀门的情况下起动。此外，离心泵在低于其额定扬程的情况下运转时，要注意电动机过负荷。
轴流泵的Q—N曲线是下降的，即轴功率随出水量的增大而减小。根据这一特点，轴流泵应在打开出水管阀门情况下起动。此外，轴流泵在高于其额定扬程下运转时，要注意电动机过负荷。
混流泵的Q—N曲线比较平坦，即出水量变化对轴功率影响很小，故混流泵上的阀门可有可无。
导叶式混流泵有卧式及立式两种结构型式，其结构与轴流泵相似。
1.卧式导叶式混流泵
卧式导叶式混流泵流量大，扬程多用于2～8米，性能趋于轴流泵，但率范围宽，在全性能范围内轴功率大致相等，能够在关闭点运转。可用于农田排灌、下水道、海潮排水等。与性能相近的离心泵相比，安装面积小，与立式泵相比，虽然安装面积大，但安装高度小，且除了运转时间外，泵的主要部分都在水面以上，使腐蚀损害减小，检查维修方便。该型泵可用电动机或柴油机驱动，但因泵的转速低，有时需经齿轮或皮带减速传动。泵体为水平中开式，装拆、检修容易。外部轴承一般用径向球轴承，大型泵中也有与滑动轴承配合使用的。水中轴承可用铅青铜、合金轴承、塑料轴承或橡胶轴承。叶轮有半开式和闭式两种。
2.立式导叶式混流泵
立式导叶式混流泵性能与卧式导叶式混流泵相同，混流泵 价格，只是扬程较高，多用于3～20米，在多级情况，扬程依级数递增。
